支吊架

支吊架

        弹簧支吊架在出厂前制造厂进行了整定，当安装了到管道和设备上后，作有关螺纹调整，将所定销脱开，这时弹簧的实际承载就是设计所要求的冷态荷载。

二、型号、种类

可变式弹簧支吊架有四大系列，主要是由西北电力设计院设计的 T1、T2、T3、T4、T5型系列、华东电力设计院设计的TH1、TH2、TH3型系列、TD系列（JB/J8130.2-1999）和化工设计院设计的VS系列，其系列的基本特性相同，承载力为20daN-21000daN。结构形式主要有悬吊式、支承式和并联悬吊支承式。

(三)、T、TH结构形式和型号表示方法：

本吊架根据安装形式分为中间连接吊架弹簧TH 1 上下连接吊架弹簧TH 2 、支架弹簧TH 3 三种型号。

TH 1 又分为A、B、C三种类型；

TH 1 A( T1 )为单耳连接吊架弹簧；

TH 1 B( T2 )为双耳连接吊架弹簧；

TH 1 C为螺纹连接吊架弹簧；

这三种类型弹簧，主要用于悬挂在钢梁、管梁、底板上。

TH 2 ( T3 )适用于安装在钢梁上；

TH 3 ( T4 )主要用于搁置在基础、钢梁、楼板上；

T5 并联悬吊型。

(四)、VS、TD结构形式和型号表示方法：

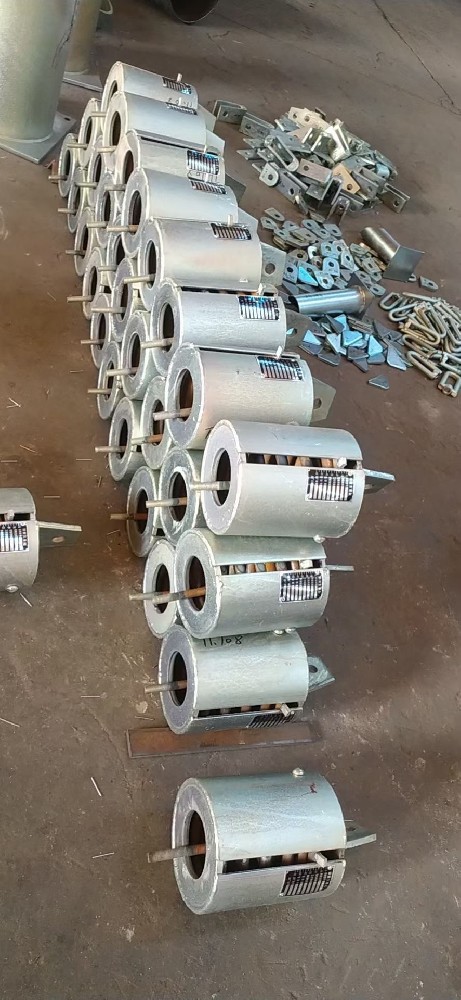

可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。

可变弹簧支吊架按安装方式的不同，分为A、B、C、D、E、F、G七种型式。

A型----上螺纹悬吊型；

B型----单耳悬吊型；

C型----双耳悬吊型；

D型----上调节搁置型；

E型----下调节搁置型；

F型----支撑搁置型；

G型----并联悬吊型；
